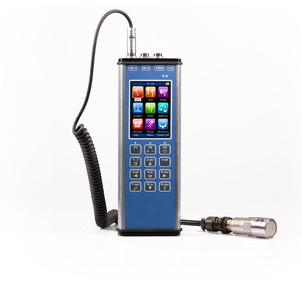

Colector analizador de vibraciones A4300 VA3 PRO EX

A4300 VA3 Pro Ex es la última incorporación a nuestra gama de dispositivos portátiles para vibración diagnóstico y equilibrio de máquinas.
  • Descripción
  • Características
  • Documentos

Descripción

  • Ideal para medición en rutas de inspección predictiva y análisis avanzado
  • Batería de larga duración
  • Muy ligero: 760 g
  • Memoria: 8 GB
  • Pantalla en color: 240 x 320 píxels
Sistema modular

El equipo A4300 VA3 Pro Ex se puede configurar de acuerdo a sus necesidades eligiendo solamente los módulos que necesite:

  • Analizador en campo
  • Rutas
  • Equilibrado en campo
  • Registrador (3×AC ch + 3×DC ch 1×tach)

Los módulos opcionales se pueden adquirir posteriormente, activándolos en el equipo sin la necesidad de enviarlo a fábrica.

Sensor triaxial

Este equipo cuenta con tres canales de entrada de señal de entrada y una entrada de tacómetro. Esto facilita la conexión a sensores triaxiales (opcional) y la medida de la vibración se puede realizar simultáneamente.

Diagnóstico automático

El sistema experto incorporado detecta automáticamente fallos de la máquina, tales como fallos de desequilibrio, holguras, desalineación y defectos en rodamientos.

Pirómetro y estroboscopio incorporados

El colector incorpora un sensor de temperatura sin contacto por infrarrojos (para la medición de la temperatura del cojinete inmediata).

También incorpora unas luces LED con parpadeo a frecuencia configurable (función estroboscopio), que puede manejarse con una sola mano.

Cómodo y práctico

Con un peso de tan sólo 760 g y una autonomía de más de 10 horas de funcionamiento, la unidad es totalmente adecuada para extensas mediciones de rutas de inspección predictiva.

Módulo registrador

El módulo registrador permite grabaciones de hasta 1000 MB que posteriormente pueden reproducirse mediante el Virtual Unit Analyzer (solicitar demostración).



Acceda aquí al vídeo explicativo de este excelente equipo.

Características

Measurements

Data processing
  • Real time FFT
  • DEMOD - ENVELOPE analysis
  • ACMT - low speed bearing analysis
  • Order analysis
  • User band pass analysis
  • RPM measurement
  • DC measurement
  • Orbit measurement
A/D Conversion
  • 24 Bit a/D conversion
  • 64 Bit signal processing
  • 120 dB Dynamic range
  • No Auto-Gain
Ideal for route measurement
  • Heavy-Duty aluminium case
  • Removable li-ion battery pack
  • More than 10 hours of operation
  • Colour display 240 x 320 px
  • FFT resolution: 25600 lines
  • Route memory: 8G
Top Panel
  • ACC ICP - Sensor input
  • 2 Signal input connectors AC/DC (IN1,IN2)
  • Input IN2 is ready for triaxial sensor (3 simultaneous channels)
  • Input for tacho/trigger
  • IR non-contact temperature sensor
  • LED stroboscope/torch
Technical Specifications

Input channels:

  • 3 AC, ICP® power supply on/off
  • 3 DC for process values
  • 1 TACHO for external trigger

Input range:

  • AC +/- 12 V peak-peak
  • DC +/- 24V

AD conversion:

  • 24 bit, 64 bit internal signal processing
  • No AutoGain function!

Dynamic range S/N: 120 dB

Frequency ranges:

  • Maximum range: 1 Hz - 90 kHz (1 Ch, 194 kHz sampling)
  • Maximum range: 1 Hz - 25 kHz (3 Ch, 64 kHz sampling)
  • Minimum range: 1 Hz - 25 Hz (3 Ch, 64 Hz sampling)

Sampling mode: Fully simultaneous for 3 channels

FFT resolution:

  • Min. 25 lines
  • Max. 25 600 lines

Unit modes:

  • Analyzer - analytic measurement
  • Data collector - route measurement
  • Balancer
  • LED stroboscope, LED torch
  • FASIT - Expert system for fault detection
  • Vibration meter
  • Data processing:

Real time:

  • FFT
  • DEMOD - ENVELOPE analysis
  • ACMT - low speed bearing analysis
  • Order analysis
  • User band pass analysis
  • RPM measurement
  • DC measurement
  • Orbit measurement

Trigger:

  • Manual, External, Signal level, Time
  • Use for signal recording trigger
  • Speed change, Time interval

Display: Colour 240 x 320 pixels, TFT

Communication: USB Temperature range: -10 ̊C to +50 ̊C

Power: Battery 10 hours of operation, AC 230 V

Case: Aluminium heavy duty
