Colector analizador de vibraciones para diagnóstico predictivo avanzado PRE5140

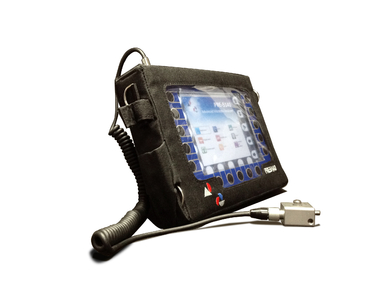

Colector analizador PRE5140 Advanced Machinery Analyzer
La solución PRE5140 está recomendada por Preditec/IRM para los planes de mantenimiento predictivo de alta funcionalidad.
  • Descripción
  • Características
  • Documentos

Descripción

La solución que conforman el colector analizador de vibraciones avanzado PRE5140 y el software para mantenimiento predictivo y diagnóstico avanzado de maquinaria industrial PRE5140-SW es la opción más completa y a mejor precio que podemos encontrar actualmente en el mercado de la instrumentación para mantenimiento predictivo.

El colector analizador PRE5140 incluye:

  • Toma de datos en rutas preprogramadas de inspección predictiva
  • Diagnóstico avanzado en campoEquilibrado en campo en uno o dos planosRegistrador de ondas en 4 canales
  • Registro de arranques y paradas
  • Estetoscopio
  • Control de la lubricación
  • Funciones específicas para la medida de sonido
  • Diagnóstico automático inmediato en campo

El software PRE5140-SW incluye:

  • Gestión de las rutas de inspección y toma de datos
  • Potentes herramientas para el diagnóstico predictivo de la información de la vibración
  • Integración de otras técnicas predictivas: Termografía, ultrasonidos, análisis de aceites, análisis de motores eléctricos, inspecciones visuales...
  • Soluciones en red multipuesto a un coste extremadamente competitivoHerramientas avanzadas de diagnóstico para turbomaquinaria
  • Compatibilidad con sistemas de medida en continuo

Funciones

El analizador PRE5140 incluye las siguientes funciones en campo:

  • Registro en 4 canales
  • Análisis de vibración en vivo
  • Análisis de vibración reprocesada
  • Registro de arranques y paradas de maquinaria
  • Prueba de impacto, FRF
  • Evaluación de la lubricación
  • Diagnóstico de fallos en rodamientos
  • Análisis de maquinaria muy lenta
  • Análisis de ruido, en tercios de octava
  • Escucha de sonidos (estetoscopio)
  • Diagnóstico automático
  • Equilibrado en campo en uno o dos planos

El colector analizador PRE5140 junto con el software predictivo PRE5140SW son la base tecnológica del paquete de implantación del mantenimiento predictivo basado en vibraciones PrediPack Expert.

Preditec/IRM le ayuda mediante un formulario a seleccionar su equipo, pinche aquí para acceder al cuestionario.



Características


Inputs:

Dynamic Channels (AC)

Number of synchronous parallel channels (AC): 4 AC

Frequency range: max 76800 Hz (196 kHz sampling frequency)

Input range: +/- 12V (only one range, no gains)

Measurement timing: fully synchronous

A/D Resolution: 24 bit input, 64 bit double floating point internal precision

(no gain procedures used !)

Dynamic range: 120 dB

Channel configuration: voltage or ICP (individually for every channel)

Input protection: up to 30 V

Input impedance: 100 kOhm

Input type: acceleration, velocity, displacement, any non-vibration AC voltage

Integration: single, double fully digital integration

2D Processing: axis rotation according sensor mounting

Accuracy: < 0.5 %

ICP drive: 18 V, 3.8 mA

High pass filter: 1Hz -12800 Hz (user definition)

Low pass filter: 25Hz -76800 Hz (user definition)

Connector: Binder 712 series

Tacho Channel

Number: 1 independent tacho input

Speed range: 0,8 Hz - 1000 Hz

Input impedance: 80 kOhm

Input type: voltage

Input range: + 10V (only one range, no gains)

+/-30V (tacho signal + DC) with optional tacho signal converter

Accuracy: <0.5 %

Trigger level: 0.1 -9.9 V, user defined

Input protection: up to 48 V

Connector: Binder 712 series

Static Channels (DC or 4-20mA)

Number: 4 DC or 4-20mA (has to be specified in order)

Input range: +/- 24 V or 4-20mA

Input impedance: 100kOhm (VDC), 250 Ohm (4-20mADC)

A/D Resolution: 12 bit input

Accuracy: 0.1% fsd

Input protection: up to 30 V

Measurement Functions

Data Analysis Speed: 0.25 sec for 25600 lines FFT spectrum

Amplitude Units: Metric, Imperial (English) or user programmable

Frequency Units: Hz, CPS, RPM, CPM, Orders

Amplitude scale: Acceleration, Velocity, Displacement, User defined

Scaling: Linear or Log, both X and Y axes

Cursor: Single (optional Harmonic, Sideband)

Triggering: free run, tacho

amplitude (positive or negative)

external (voltage)

Signal Range: full, No Auto ranging

Data acquisition: TRUE RMS, TRUE PEAK, TRUE PEAK-PEAK overall or band values

user defined high and low pass filters for band measurement

time waveforms (65 536 samples max)

real-time FFT

3D graphs ( waterfall, cascade)

order analysis

Amplitude + phase values on speed frequency

speed measurement

process static DC or 4-20mA values

Envelope demodulation

ACMT procedure for low speed machines bearings

Time waveform samples: 256 - 65536

Waveform length: max 1024sec

Spectrum ranges: 25 - 76800 Hz

Spectrum lines: 100 - 25600

Spectrum Peaks listing: yes

Spectrum units: RMS, 0-P and P-P

Windows: Rectangular, Hanning, Exponential, Transient

Order analysis parameters: 1/2 - 10th order

Averaging: 1-255

Overlap: yes

Smax, Gap and Centerline displays for proximity sensors: yes

Recording:

Sampling frequency: user defined in range 64Hz - 196 kHz

Record length example: 3 GB for 1 hour record with 64kHz sampling (4ch AC+4ch DC+1ch tacho signal)

( 160GB memory enables over 50 hours of full 64kHz recording)

Balancing:

Planes: 1 or 2

Balancing Advisor for automatic fault detection: yes

Balancing Quality factor according ISO1940: yes

Balancing vector graph for balancing process reporting: yes

Balancing Report: yes

Trim function: yes

Vector split (e.g. to blades positions): yes

Manual entry: yes

Intuitive graphic user interface: yes

Trial mass: get out or leave in

General:

Processor: Atom 1.6 GHz

RAM: 1 GB

Display: LCD colour 174 x 127 mm (8.5” diagonal), 800x600 resolution

Memory: 120 GB

Interface: USB

Powering: Li-Ion long life battery pack (more than 5 hours of measurement)

Operating temperature: -10 °C - +50 °C, 15°F-120°F

EMC: CE tested

Dimensions: 280 x 205 x 55 mm

Weight: 2.5 kg
