Fixturlaser EVO, la mejor precisión en alineación láser

Interfaz Fixturlaser-EVO-VZ
Compre un equipo antes del 30 de noviembre del 2017 y reciba el curso práctico de alineación láser gratis.
  • Descripción
  • Características
  • Documentos

Descripción

¿Está pensando en comprar un equipo de alineación láser?

La nueva herramienta de alineación de ejes basada en láser, Fixturlaser EVO, es pura sencillez evolucionada.

Si adquiere un equipo EVO antes del 30 de noviembre de 2017 le regalamos la asistencia al curso práctico de alineación láser, valorado en 400€.

Sobre el curso:

El Curso de Alineación de Precisión de Acoplamientos está orientado al aprendizaje teórico y práctico de las distintas técnicas de alineación láser y las consideraciones necesarias a tener en cuenta durante la alineación.

Más información, pinche aquí

¿Qué ofrece EVO?

Es un producto sin adornos ni elementos ostentosos, permanece fiel a nuestros principales valores:

  • Sencillez
  • Facilidad de uso
  • Técnicas innovadoras

El sistema Fixturlaser EVO ofrece una unidad de “display” compacta con una pantalla táctil de color de 5”. Es delgada y equilibrada. Además, puede manejarse con una mano mientras la otra queda libre para operar los iconos en la pantalla y rotar los sensores.

Dispone de un interfaz gráfico de usuario claro y con código de colores que ayuda al profesional de mantenimiento durante todo el proceso de medición y alineación sin complicaciones.

Fixturlaser EVO ofrece un amplio paquete para la alineación de ejes que incluye la función Feetlock, útil en situaciones en las que se trabaja con máquinas fijadas en la base o mediante pernos.

Una herramienta totalmente digital

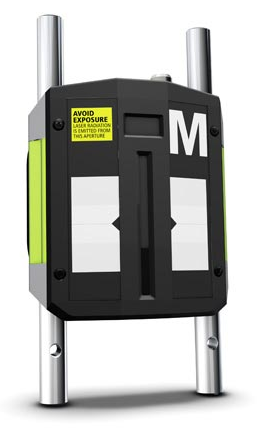

Fixturlaser EVO Detector CCD EVO TDFixturlaser fue pionera en la utilización de la tecnología CCD digital en sensores de este tipo y, por tanto, la primera en comercializar un sistema digital de alineación de ejes.

Con un detector CCD de 30 mm puede obtenerse una repetibilidad sin igual junto con una sobresaliente precisión de alineación, independientemente de la luz ambiental y del entorno de la medición. Las ventajas sobre la antigua tecnología PSD analógica son enormes por lo que se refiere a la capacidad de filtrado y depuración de los datos de la medición.

Otro de los beneficios es el compacto tamaño de los sensores, cuyo grosor es de solamente 33 mm lo que, por tanto, facilita su instalación incluso en los espacios más reducidos.

Interfaz de usuario adaptable con VertiZontal Moves

Fixturlaser ha desarrollado una interfaz de usuario adaptable, es decir, una interfaz de usuario que realmente le indica qué hacer basándose en los resultados de su medición. Con VertiZontal Moves le ofrecemos una de las funciones más innovadoras y que más tiempo ahorran en el mundo de la alineación de ejes.

La interfaz de usuario adaptable indica cuánto debe corregirse una máquina desalineada añadiendo o quitando suplementos en el pie de la máquina. Al realizar la medición ya no es necesario volver a medir entre los ajustes vertical y horizontal durante el proceso de ajuste.

El siguiente ajuste horizontal se lleva a cabo rápidamente y en pantalla aparecen los valores reales.

Seleccione su vista con el Flip de pantalla

Fixturlaser EVO Vista de pantalla 1Fixturlaser EVO vista de pantalla 2¿Confundido cuando la pantalla no muestra la máquina desde el mismo ángulo que el suyo? No hay problema, también tenemos la solución para esto - el giro de la pantalla le permite ver el ajuste de la máquina desde la misma posición que usted tiene de la misma.

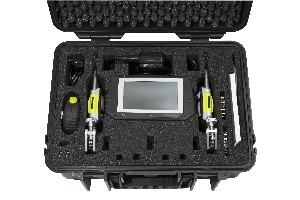

Contenido del maletín

Fixturlaser-EVO-case1 unidad de pantalla
2 unidades de sensores
2 suportes en V completo
2 cadenas de extensión
1 juego de varilla
1 cable de alimentación 4 USB
1 cable USB A-mini, 2 m
3 cables USB A-mini, 0,5 m negro
2 herramientas universal angular
1 cable externo de alimentación EUR, 2 m
1 cable externo de alimentación US, 2 m
1 Fixturlaser EVO manual en Inglés1 Fixturlaser EVO CD manual multi-idioma

Ofertas:

Equipo alineador láser + curso de alineación láser.

Adquiera un equipo de alineación láser antes del 30 de noviembre de 2017 y le regalamos una plaza para el curso práctico de alineación láser.

Curso + 5% de descuento en un equipo alineador láser

Si asiste a un curso de alineación láser tendrá un 5% de descuento en la compra de un alineador láser.

*Ofertas no acumulables





Características

Especificación técnica

Maletín

Peso (incluidas todas las piezas estándar):6,5  kg

Dimensiones:415 mm x 325 mm x 180 mm

Unidad de pantalla

Peso:0,4 kg con batería

Dimensiones:103 mm x 181 mm x 29 mm

Protección medioambiental:IP 65 (Hermético al polvo y protegido contra chorros de agua)

Tamaño de la pantalla: 5” (127 mm) diagonal (111 x 63 mm)

Tiempo operativo: 8 horas en funcionamiento continuo

Tiempo de carga de la batería (sistema apagado, temperatura ambiente): 8 horas

Unidades sensoras

Peso:192 g con batería

Dimensiones:92 mm x 77 mm x 33 mm

Protección medioambiental: IP 65 (Hermético al polvo y protegido contra chorros de agua)

Distancia de medición: Hasta 10 m

Detector:Sensor digital de 2ª generación

Longitud del detector:30 mm

Resolución del detector:1 µm

Precisión de mediciones: 0,3% ± 7 µm

Giróscopo:  Sensor de movimiento inercial MEMS de 6 ejes con compensación de deriva y calibración de campo automática

Tiempo operativo: 17 horas de uso continuo (medición)

Tiempo de carga de la batería (sistema apagado, temperatura ambiente):8 horas

Seguridad de láser:



Soportes de eje

Diámetro de eje: Ø 20-450 mm

Varillas: 4 uds de 85 mm y 4 uds de 160 mm (ampliable hasta 245 mm)

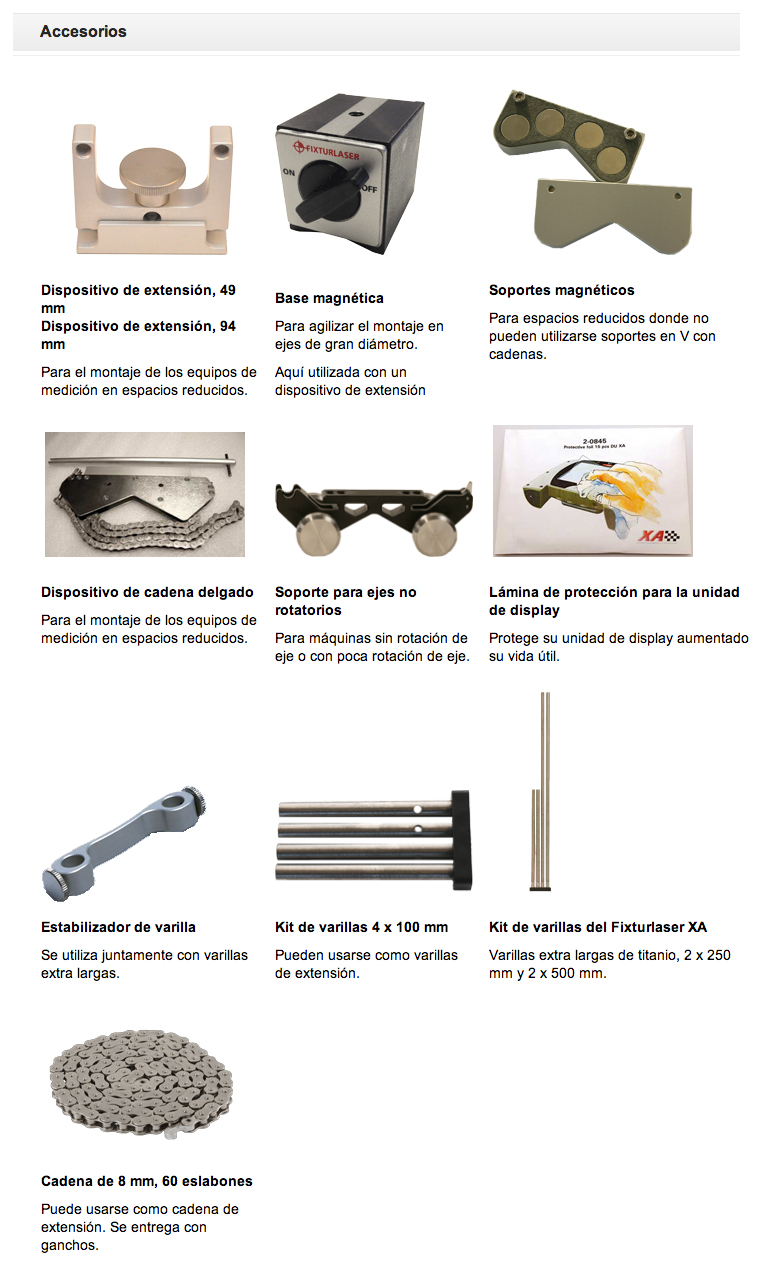

Accesorios
