OilWear® C100

OilWear® C100

oilwear-c100
OilWear® es una familia de sensores online para la monitorización de las partículas presentes en fluidos. Se basan en una tecnología patentada de procesamiento digital de imágenes, que consigue unos resultados sobresalientes y fiables a bajo coste.
  • Descripción
  • Características
  • Documentos

Descripción

OilWear® C100 de Atten2 es un sensor online que detecta las partículas solidas de más de 4µ presentes en fluidos y las clasifica por tamaño según las normas ISO, NAS o SAE. Es un sensor de bajo coste diseñado para estar permanentemente instalado en una máquina o para poder ser instalado sucesivamente en varias máquinas, proporcionando información en tiempo real sobre la contaminación de sus fluidos.

OilWear® C100 detecta, clasifica por tamaños y contabiliza las partículas de más de 4µ presentes en un fluido. Está información es clave para realizar una estrategia de mantenimiento predictivo. La medida de una cantidad anormal de partículas permite la detección de estados iniciales de fallos en la máquina y la realización de acciones correctivas.

El diseño del sensor es modular, de forma que el módulo de medida, que es donde se obtiene el contaje de las partículas, puede ser fácilmente integrado en un ‘Condition Monitoring System’ del aceite, siempre que se aseguren unas mínimas condiciones de flujo en el aceite que se monitoriza.

Características



Aplicaciones

    •    Maquinaria rotativa.
    •    Motores.
    •    Sistemas hidráulicos.
    •    Equipos de lubricación.
    •    Bancos de ensayo de componentes
    •    Fluidos lubricantes, hidráulicos, de corte y refrigerantes
    •    Aceites minerales, sintéticos y glicoles.
    •    Soluciones acuosas.
    •    Combustibles.
    •    Etc.

Beneficios

    •    Solución de bajo coste.
    •    Sistema Plug&Play, el sensor ofrece una salida estándar con solo enchufarlo.
    •    Salida: ISO 4406, NAS 1638, SAE AS4059, etc.
    •    Proporciona información temprana sobre el estado de la máquina.
    •    Prolonga la vida de los fluidos y reduce los tiempos no operativos de las maquinas.
    •    Proporciona información rápida y fiable sobre la contaminación de los fluidos.
    •    Completa integración con SCADA/PC/PLC por medio de comunicaciones analógicas y digitales.
    •    Posibilidad de integrar con OilHealth®, de forma que un único sensor proporciona información de degradación de aceite y contaminación.
    •    Auto-diagnostico, auto calibración y auto compensación.
    •    Posibilidad de establecer niveles de alarma.
    •    Posibilidad de establecer los tamaños entre los que se contabilizan las partículas.
    •    Posibilidad de integrar con OilHealth®, de forma que un único sensor proporciona información de degradación de aceite y contaminación.

Especificaciones

Medida: Clasificación de las partículas: ISO 4406, NAS 1638, SAE AS4059, etc.
Calibración: ISO 11171
Precisión: ±1 ISO
Variables adicionales:
Sensor de temperatura
Detección de burbujas de aire
Posición de montaje: Vertical
Alimentación: 24 V
Consumo: <1A
Salidas analógicas: 0-10 V (4–20 mA) [Bajo pedido]
Salidas Digitales:
RS485 (ModBUS RTU)
Ethernet RJ45 (ModBUS TCP/IP, FTP, Telnet)
Alarmas: 3 alarmas configurables por nivel [bajo pedido]
Presión operación: 20 bar máximo
Temperatura operación: Desde 0ºC hasta 70ºC
Viscosidad: < 460 cSt
Flujo operación: Auto regulado
Tamaño / Peso: 250 x175 x 115mm / 3.000 gr
Acoplamiento: 1/8” BSP
Materiales: Acero inoxidable
Memoria: Últimas 500 medidas (parámetros e imágenes)
Protección: IP65
Certificaciones: CE, GL en tramitación

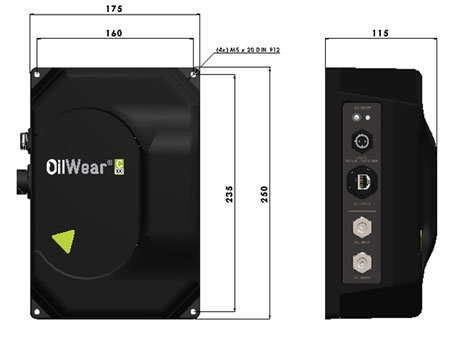

Dimensiones
